从作为飞机起落关键之一的橡胶到居家生活的管材型材，从军事一线的防弹衣到出行随处可见的塑料制品，聚烯烃材料作为高分子材料最重要的一大发现，极大地融入了我们的生活，丰富着我们的生活。获得聚烯烃材料最主要的方法是过渡金属催化下的配位聚合。

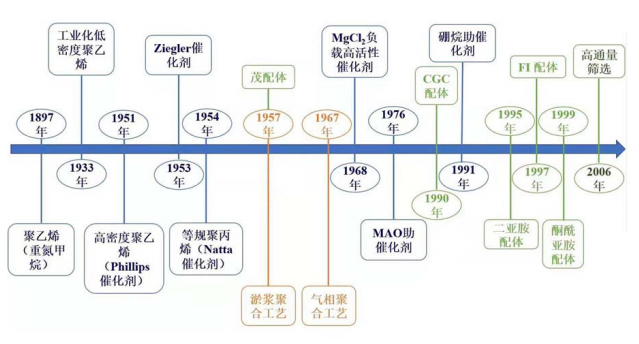

图1. 烯烃聚合发展历程（图片来源网络）
1899年Von Pechman和1900年Bamberger报道的重氮甲烷热分解产物（聚亚甲基）是聚烯烃的雏形，这时Staudinger大分子的概念尚未提出。1933年英国ICI公司在乙烯与苯甲醛的反应中意外发现了少了白色固体。1937-1939年间，英国ICI公司在高温(200-300℃)、高压(150-300 MPa)下，以微量氧为催化剂，将乙烯按自由基机理聚合成高度支化的聚乙烯。这就是低密度聚乙烯，它多支链（8-40个支链/1000碳原子）、结晶度低（50%-65%）、密度低（0.91-0.93 g/cm3）。生活中常见的低密度聚乙烯有食品包装袋、商品包装袋等。
经过近半个世纪的发展，一个里程碑的发现出现了。1953年，德国人K. Ziegler以四氯化钛-三乙基铝[TiCl4-Al(C2H5)3]作引发剂，在温度（60～90℃）和压力（0.2-1.5 MPa）温和的条件下，获得了高密度聚乙烯(0.94～0.96g/cm³)，其特点是少支链（1-3 个支链/1000碳原子）、高结晶度（约90%）和高熔点（125-130 oC）。常见的型材管材、注塑容器、薄膜、壳体等都少不了高密度聚乙烯的身影。1954年，意大利人G. Natta进一步以TiCl3-Al(C2H5)3作引发剂，得到等规聚丙烯（熔点175 oC)，它是如今产量仅次于聚乙烯的合成树脂，广泛应用于食品包装、家用物品、汽车、光纤等领域，以及最近讨论火热的口罩也少不了聚丙烯。1963年，Ziegler和Natta获得了诺贝尔奖，聚烯烃材料开始改变世界，配位聚合也开始蓬勃发展。
随后配位聚合催化剂不断迭代发展，出现了用环戊二烯做配体的茂金属催化剂和催化剂负载技术，直到现在茂金属催化剂还展现着巨大的工业应用和学术价值，负载也是高效催化的一个重要研究方向。
20世纪50年代的这些初代催化剂都有着活性较差的缺点，1973-1975年，甲基铝氧烷（MAO）的发现才真正让茂金属催化剂落地。Sinn和Kaminsky用三甲基铝部分水解产物甲基铝氧烷(MAO)作为助催化剂，与Cp2ZrCl2组成催化体系，极大地提高了乙烯聚合活性，并且远远超过了当时的负载策略。MAO的生产也是我国面临的一个“卡脖子”技术，限制着我国聚烯烃产业的发展。
20世纪下叶，催化剂种类不断发展。出现了对α-烯烃有着更强的共聚能力的限定几何构型(CGC)催化剂，指导了聚烯烃弹性体的研究；出现了硼烷/硼盐催化剂，推动了对聚合机理的研究；出现了二亚胺配体型催化剂，超高分子量聚烯烃成为现实，超高分子量聚乙烯也是防弹衣的重要材料；出现了FI和酮酰两类重要催化剂。

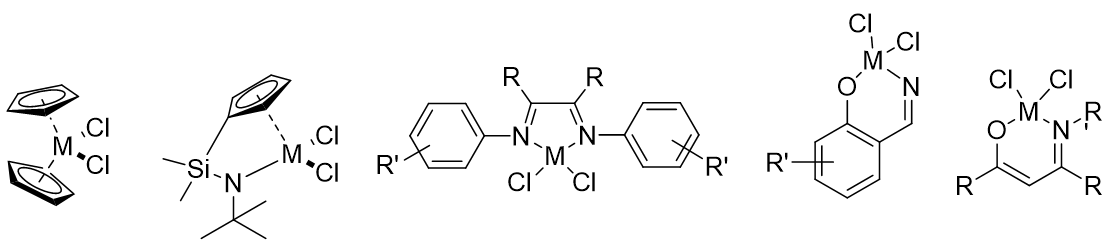

图2. 部分催化烯烃聚合的过渡金属配合物结构
近年来，烯烃聚合领域围绕着催化剂开发、单体设计、聚合新策略等诸多方面开展，仍然是一个基础又至关重要、经典又不过时的领域。经过不断的学术发展，我们可以获得特定分子量及支化情况的聚烯烃；我们可以获得极性单体插入的功能化聚烯烃，拓宽了传统聚烯烃的应用范围；我们也不断优化聚合工艺，提高了供给水平和产品质量。然而，我国在聚烯烃领域的诸多关键技术也仍然受到技术制约，航空轮胎、工业塑料制品等诸多产品技术仍然亟待研发，需要我们持续的钻研和创新。
回望聚烯烃的发展，从20世纪初聚烯烃材料被发现到世纪中叶齐格勒、纳塔由于在烯烃聚合领域的贡献获得诺贝奖；从低密度聚乙烯问世到高密度聚乙烯、等规聚丙烯等各种聚烯烃产品的出现；从苛刻条件的低活性聚合到高效负载、MAO发现、高效聚合策略的研究；聚烯烃配位聚合的发展是一首经典又唱不完的歌。
（作者：周光淋）
